當前位置：首頁>產品>包絡減速機>TPG通用型平面包絡環面蝸桿減速機

TPG通用型平面包絡環面蝸桿減速機

通用型環面蝸桿減速機是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而弄成的。

產地：河北省滄州市吳橋

供應商：河北橋星減速機制造有限公司

電話：0317-7364606 傳真：0317-7369606

TPG通用型平面包絡環面蝸桿減速機詳細介紹

一、概述

TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。

工作條件：蝸桿轉速不_過1500r/min；工作環境溫度為+40-40。C，當工作環境溫度0^。C以下時，啟動前潤滑油_加熱到0^。C以上，或采用低凝固點的潤滑油；當環境溫度_過40^。C時，需采取強迫冷卻措施。

二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。

三、型號及傳動比

型號		中心距a
TPG	_系列	80	100	—	—	—	—	—	—	—	—	—	—	—
TPG	_系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPU	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPS	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	_系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPA	_系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：優先選用_系列，表中_系列的中心距僅提出型式規格。

減速器的公稱傳動比i

型號	TPG TPU TPS TPA
公稱傳動比i	10	12.5	16	20	25	31.5	40	50	63

蝸桿螺旋線方向?yàn)橛倚?/div>

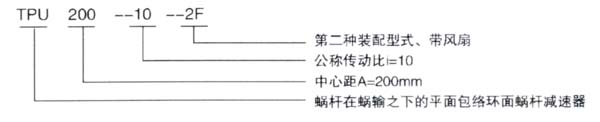

四、標記示例

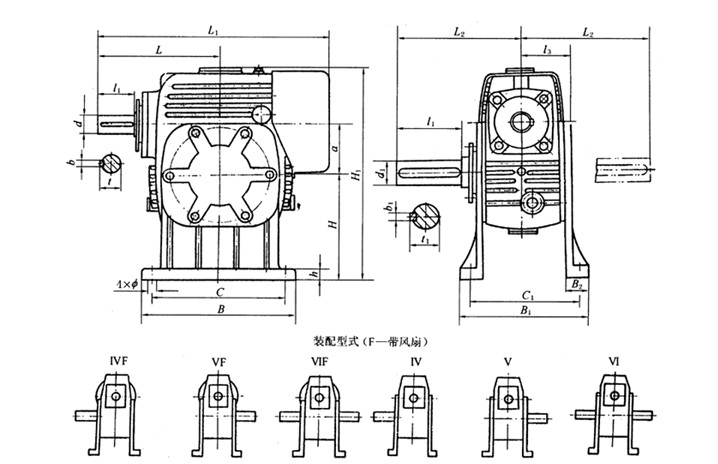

TPG80、TPG100、通用型減速器形式及外形尺寸（Ⅳ—Ⅵ）

TPG通用型減速器形式及外形尺寸

型號	a	B	B1	C	C1	H	H1	L	L1	L2	L3	B2	l	l1	d	d1	t	t 1	b	b1	h	Ф	質量
TPG80	80	250	242	220	206	180	360	201	381	210	86	50	58	110	35	45	38	48.5	10	14	18	19	53
TPG100	100	290	284	250	240	210	415	254	464	235	102	58	82	110	40	55	43	59	12	16	20	19	85

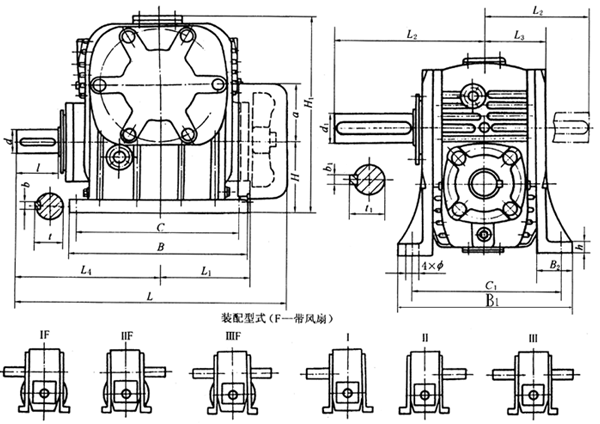

G80、TPG100、通用型減速器形式及外形尺寸（Ⅰ—Ⅲ）

TPG通用型減速器形式及外形尺寸

型號	a	B	B1	B2	C	C1	H	H1	L	L1	L2	L3	L4	l	l1	d	d1	b	b1	t	t 1	h	Ф	質量
TPG80	80	250	242	50	220	206	100	280	381	130	210	86	201	58	110	35	45	10	14	38	48.5	18	19	53
TPG100	100	290	284	58	250	240	110	318	464	160	235	102	254	82	110	40	55	12	16	43	59	20	19	85

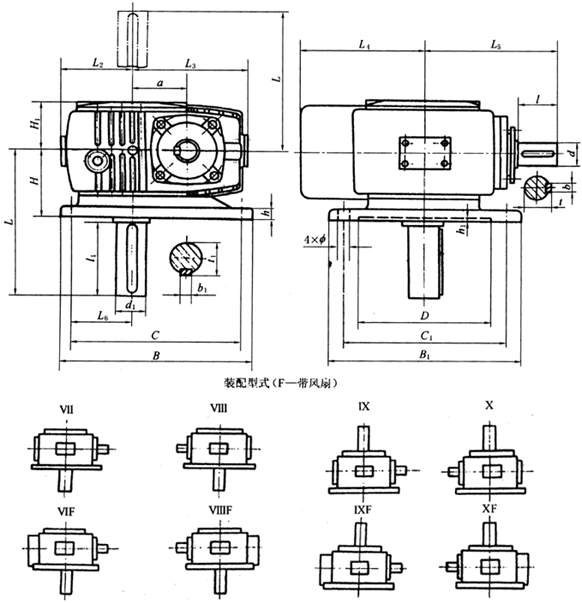

TPG80、TPG100、通用型減速器形式及外形尺寸（Ⅶ—Ⅹ）

TPG通用型減速器形式及外形尺寸

型號	a	（φ）D	h1	B	B1	C	C1	H	H1	L	L2	L3	L4	L5	l	l1	d	d1	b	b1	t	t 1	L6	h	Ф	質量
TPG80	80	140	5	270	260	240	230	110	86	210	100	180	180	201	58	110	35	45	10	14	38	48.5	75	18	19	53
TPG100	100	170	5	300	300	260	260	125	102	235	125	203	210	254	82	110	40	55	12	16	43	59	90	20	19	85

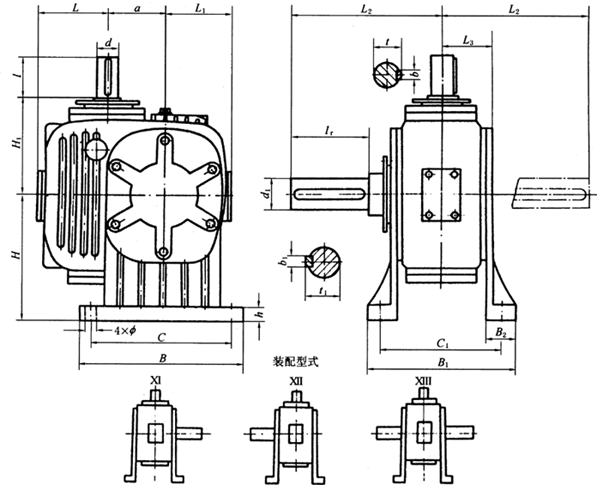

TPG80、TPG100、通用型減速器形式及外形尺寸（Ⅺ—XIII）

TPG通用型減速器形式及外形尺寸

型號	a	B	B1	C	C1	H1	H	B2	L	L1	L2	L3	l	l1	d	d1	t	t 1	b	b1	h	Ф	質量
TPG80	80	230	242	220	206	143	180	50	100	98	210	86	58	110	35	45	38	48.5	10	14	18	19	53
TPG100	100	270	284	220	240	172	210	58	106	123	235	100	82	110	40	55	43	59	12	16	20	19	85

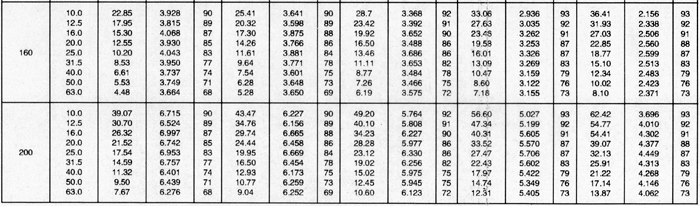

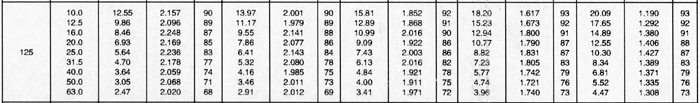

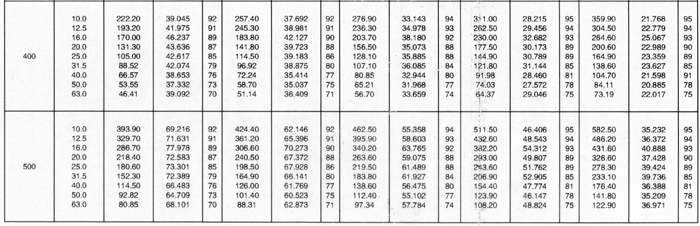

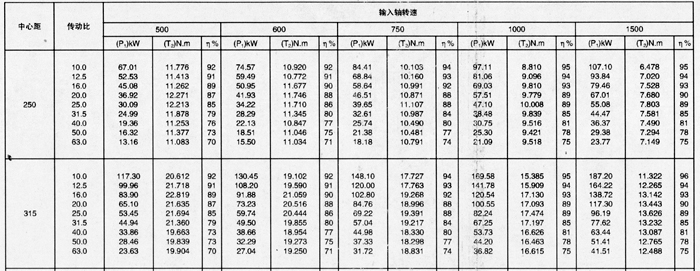

平面包絡環面蝸桿減速器額定輸入軸功率表

注：1.上表框內的數值、滑動速度v＞10m/s，應采用循環潤滑。

2.表中額定輸入功率P₁及額定輸出扭矩T₂，適用于TPU、TPS型減速器，工作載荷平穩無沖擊，每日工作8h，每小時啟動10次，啟動扭矩為輸出扭矩的2.5倍，小時負荷率j_c=_,環境溫度為20^。C

^。3.TPA型及其他工作態度的減速器可按表中額定輸入功率P₁及額定輸出扭矩T₂選用。但需用工作狀況系數進行修正。
