標記示例:ML3型梅花形彈性聯軸器MT3 彈性件硬度≥75HZ
主動端:Z型軸孔,A型鍵槽,d1=30mm,L1=60mm
從動端:Y型軸孔,B型鍵槽,d2=25mm,L=62mm
ML3聯軸器(ZA30×60/YB25×62)MT3A GB5272-85

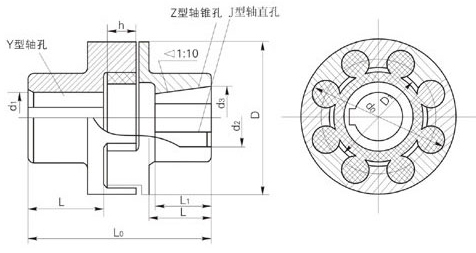

ML型梅花型彈性聯軸器主要參數
型號 |
許用轉矩MP/(N·m) |
許用轉速mp/(r·min) |
軸孔直徑
d1/mm /mm, d2 d3/mm |
軸孔長度 |
L0 mm |
D mm |
D1 mm |
d0 mm |
h mm |
轉動慣量 kg·m2 |
質量
kg |
許用位移 |
彈性件硬度HA |
Y型 |
J、Z型 |
≥75 |
≥85 |
≥94 |
鐵 |
鋼 |
L mm |
L1 mm |
徑向 mm |
軸向 mm |
角向
|
ML1 |
16 |
25 |
45 |
11500
|
45300
|
12,14 |
32 |
27 |
80 |
50 |
30 |
48 |
12 |
0.014 |
0.66
|
0.5 |
1.2 |
2°00`
|
16,18,19 |
42 |
30 |
100 |
20,22,24 |
52 |
38 |
120 |
ML2 |
63 |
100 |
200 |
8200 |
10900
|
20,22,24 |
52 |
38 |
127 |
70 |
48 |
68 |
18 |
0.075 |
1.55
|
0.8 |
1.5 |
25,28 |
62 |
44 |
147 |
30,32 |
82 |
60 |
187 |
ML3 |
90 |
140 |
280 |
6700 |
9000
|
22,24 |
52 |
38 |
128 |
85 |
60 |
82 |
0.178 |
2.5
|
2.0 |
25,28 |
62 |
44 |
148 |
30,32,35,38 |
82 |
60 |
188 |
ML4 |
140 |
250 |
400 |
5500 |
7300
|
25,28 |
62 |
44 |
151 |
105
|
72 |
100 |
20 |
0.412 |
4.3 |
2.5 |
30,32,35,38 |
82 |
60 |
191 |
40,42 |
112 |
84 |
257 |
ML5 |
250 |
400 |
710 |
4600 |
6100
|
30,32,35,38 |
82 |
60 |
197 |
125
|
90 |
122 |
25 |
0.73 |
6.2 |
1.0 |
3.0 |
1°30`
|
40,42,45,48 |
112 |
84 |
257 |
ML6 |
400 |
630 |
1120 |
4000 |
5300
|
45,48,50,55,35,
|
82 |
60 |
203 |
145
|
104 |
140 |
30 |
1.85 |
8.6 |
40,42 |
112 |
84 |
263 |
ML7 |
710 |
1120 |
2240 |
3400 |
4500
|
45,48,50,55 |
112 |
84 |
265 |
170
|
130 |
166 |
3.88 |
14.0
|
3.5 |
60,63,65 |
142 |
107 |
325 |
ML8 |
1120 |
1800 |
3550 |
2900 |
3800
|
50,55 |
112 |
84 |
272 |
200
|
156 |
196 |
35 |
9.22 |
25.7
|
1.5 |
4.0 |
60,63,65,70,71,
|
142 |
107 |
332 |
ML9 |
1800
|
2800 |
5600 |
2500 |
3300
|
60,63,65,70,71,
|
142 |
107 |
334 |
230
|
180 |
225 |
18.95 |
41.0
|
4.5 |
80,85,90,95 |
172 |
132 |
394 |
ML10 |
2800
|
4500 |
9000 |
2200 |
2900
|
70,71,75 |
142 |
107 |
344 |
260
|
205 |
255 |
45 |
39.68 |
59.0
|
5.0 |
1°00`
|
80,85,90,95 |
172 |
132 |
404 |
100,110 |
212 |
167 |
484 |
ML11 |
4000
|
6300 |
12500
|
1900 |
2500
|
80,85,90,95 |
172 |
132 |
411 |
300
|
245 |
295 |
50 |
73.43 |
87.0
|
1.8 |
100,110,120 |
212 |
167 |
491 |
ML12 |
7100
|
11200
|
20000
|
1600 |
2100
|
90,95 |
172 |
132 |
417 |
360
|
300 |
356 |
55 |
178.45 |
140 |
100,110,120, |
212 |
167 |
497 |
130 |
252 |
202 |
577 |
ML13 |
8000
|
12500
|
25000
|
1400 |
1900
|
100,110,120, |
212 |
167 |
497 |
400
|
335 |
391 |
208.75 |
160 |
130,140 |
|
|
|
