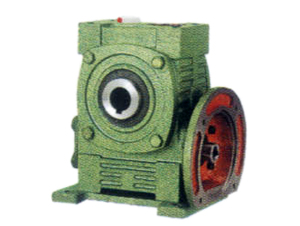

裝配型式A實(shí)體模型

裝配型式B實(shí)體模型

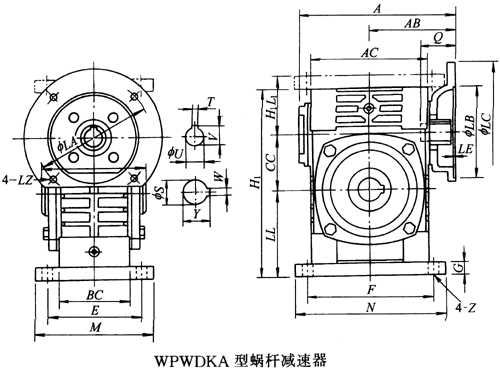

WPWDKA40、WPWDKA50、WPWDKA60、WPWDKA70、WPWDKA80、WPWDKA100、WPWDKA120、WPWDKA135、WPWDKA155、WPWDKA175、WPWDKA200、WPWDKA250、型蝸輪蝸桿減速器主要尺寸

規(guī)格	輸入功率/kW	減速比	N1	E3	E1	E2	Z	電機(jī)法蘭					輸入孔			輸出軸
								LA	LB	LC	LE	LZ	Q	U	T×V	S	W×Y
40	0.12	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	187	70	72	97	10	115	95	140	4	M8	31	11	4×12.8	16	5×18.3
50	0.18		226	90	90	110	12	115	95	140	4	M8	31	11	4×12.8	20	6×22.8
60	0.37		257	100	102	129	12	130	110	160	4	M8	33	14	5×16.3	25	8×28.3
70	0.37		305	120	120	155	15	130	110	160	4	M8	40	14	5×16.3	30	8×33.3
	0.75							165	130	200		M10	42	19	6×21.8
80	0.75		350	140	140	180	15	165	130	200	4.5	M10	48	19	6×21.8	35	10×38.3
	1.5												52	24	8×27.3
100	1.5		410	190	165	215	15	165	130	200	4.5	M10	52	24	8×27.3	40	12×43.3
120	2.2		494	220	195	255	18	215	180	250	5	M12	63	28	8×31.3	45	14×48.8
	3.0
135	3.0		559	260	230	285	18	215	180	250	5	M12	63	28	8×31.3	60	18×64.4
	4.0
155	5.5		605	290	250	305	21	265	230	300	5	M12	83	38	10×41.3	70	20×74.9
175	5.5		675	320	273	348	21	265	230	300	5	M12	83	38	10×41.3	80	22×85.4
	7.5
200	11.0		749	370	305	390	24	300	250	350	6	M16	114	42	12×45.3	85	22×90.4
250	11.0		920	440	375	475	28	300	250	350	6	M16	114	42	12×45.3	110	28×116.4
