一、概述

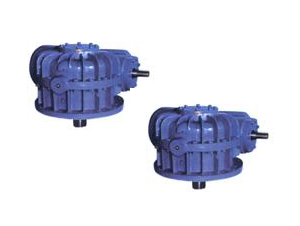

    PW系列平面包絡減速機（GB／T16449一1996）其蝸桿齒面是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再從蝸桿的齒面為母線，通過相對運動包絡出蝸輪的齒面，稱為平面二次包絡環面蝸桿副。包括：PWU、PWO、PWS型三種型式，適用于治金、礦山、起重、運輸，石油，化工、建筑等行業機械設備的減速傳動。
    工作條件：兩軸交角為90。I蝸桿轉速不_過1500r／rain，工作環境溫度為O～40℃，當環境溫度低于0℃或高于40℃時，啟動前潤滑油要相應加熱或冷卻；蝸桿軸可以正、反向運轉。
二、型號、中心距、傳動比、標記
2．1型號
（1）PWU型一蝸桿在蝸輪之下平面二次包絡減速機；
（2）PWO型一蝸桿在蝸輪之上平面二次包絡減速機；

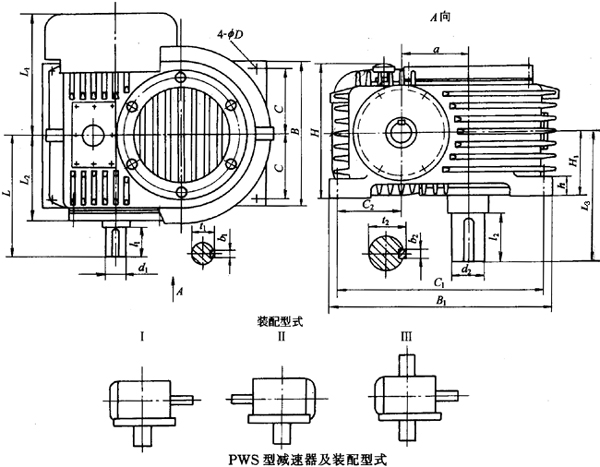

（3）PWS型一蝸桿在蝸輪之側平面二次包絡減速機。

2.2 中心距



表1 中心距a /mm

_系列	80 100 125 160 200 250 315 400 500 630
_系列	140 180 225 280 355 450 560 710

注：優先選用_系列。

2.3 公稱傳動比



表2 公稱傳動比iN

_系列	10 12.5 16 20 25 31.5 40 50 63
_系列	14 18 22.4 28 35.5 45 56

2.4 標記示例
