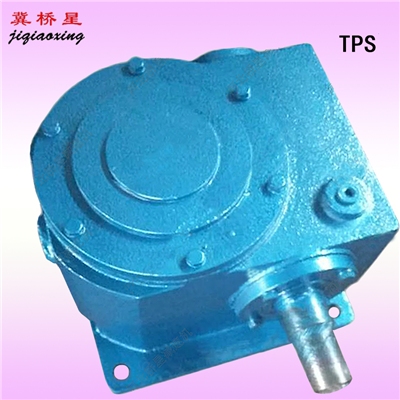

TPS平面包絡環面蝸桿減速機
平面包絡環面蝸桿減速機中的蝸桿是高質量的鉻鉬鋼離子氮化處理，蝸輪是離心鑄造磷錫青銅，制成可獲得高的可靠性和大的載荷量。
產地：
河北省滄州市吳橋
供應商：河北橋星減速機制造有限公司
電話：0317-7364606 傳真：0317-7369606
TPS平面包絡環面蝸桿減速機詳細介紹
一、概述
TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。
工作條件：蝸桿轉速不_過1500r/min；工作環境溫度為+40-40。C，當工作環境溫度0。C以下時，啟動前潤滑油_加熱到0。C以上，或采用低凝固點的潤滑油；當環境溫度_過40。C時，需采取強迫冷卻措施。
二、型號
該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。
該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為
A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側
B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。
C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。
D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。
三、型號及傳動比
|
型號
|
中心距a
|
|||||||||||||
|
TPG
|
_系列
|
80
|
100
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
|
_系列
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
|
|
TPU
|
_系列
|
125
|
—
|
160
|
—
|
200
|
—
|
250
|
—
|
315
|
—
|
400
|
—
|
500
|
|
_系列
|
—
|
140
|
—
|
180
|
—
|
224
|
—
|
280
|
—
|
355
|
—
|
450
|
—
|
|
|
TPS
|
_系列
|
125
|
—
|
160
|
—
|
200
|
—
|
250
|
—
|
315
|
—
|
400
|
—
|
500
|
|
_系列
|
—
|
140
|
—
|
180
|
—
|
224
|
—
|
280
|
—
|
355
|
—
|
450
|
—
|
|
|
TPA
|
_系列
|
125
|
—
|
160
|
—
|
200
|
—
|
250
|
—
|
315
|
—
|
400
|
—
|
500
|
|
_系列
|
—
|
140
|
—
|
180
|
—
|
224
|
—
|
280
|
—
|
355
|
—
|
450
|
—
|
|
注：優先選用_系列，表中_系列的中心距僅提出型式規格。
減速器的公稱傳動比i
|
型 號
|
TPG TPU TPS TPA
|
||||||||
|
公稱傳動比i
|
10
|
12.5
|
16
|
20
|
25
|
31.5
|
40
|
50
|
63
|
蝸桿螺旋線方向?yàn)橛倚?/div>

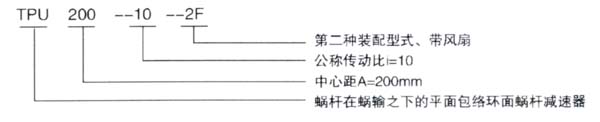

四、標記示例
|
|
|
一實體模型
|
二實體模型
|
|
|
|
三實體模型
|
四實體模型
|

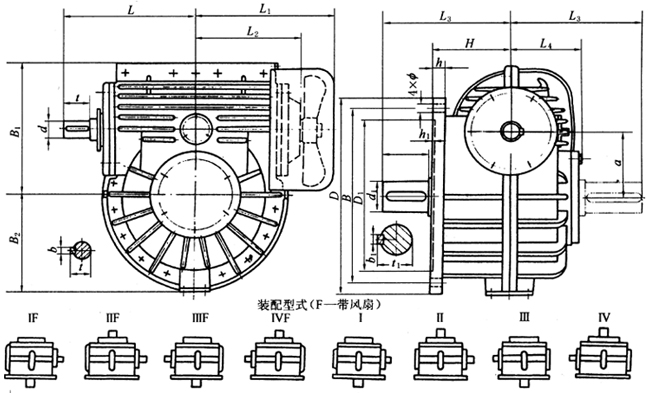

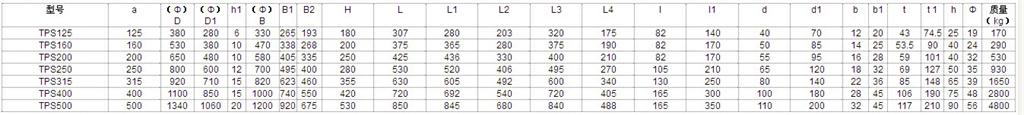

TPS125、TPS160、TPS200、TPS250、TPS315、TPS400、TPS500、通用型減速器形式及外形尺寸
平面包絡環面蝸桿減速器額定輸入軸功率表
注：1.上表框內的數值、滑動速度v＞10m/s，應采用循環潤滑
2.表中額定輸入功率P1及額定輸出扭矩T2，適用于TPU、TPS型減速器，工作載荷平穩無沖擊，每日工作8h，每小時啟動10次，啟動扭矩為輸出扭矩的2.5倍，小時負荷率jc=_,環境溫度為20。C
。3.TPA型及其他工作態度的減速器可按表中額定輸入功率P1及額定輸出扭矩T2選用。但需用工作狀況系數進行修正。
相關產品
通用型環面蝸桿減速機是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而弄成的。
平面包絡環面蝸桿減速機系列有四種型式：TPG、TPU、TPA、TPS。TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。
平面包絡環面蝸桿減速機簡稱蝸桿減速機，蝸桿減速器在原動機和工作機或執行機構之間起匹配轉速和傳遞轉矩的作用，在現代機械中應用_為廣泛。
